液体涡轮流量计的安装要求有哪些

2020年01月14日 14:38 次阅读

液体涡轮流量计对管道的要求:液体涡轮流量计传感器可水平、垂直安装,垂直安装时流体方向必须向上。液体应充满管道,不得有气泡。安装时,液体流动方向应与传感器外壳上指示流向的箭头方向一致。传感器上游端至少应有20倍公称通径长度的直管段,下游端应不少于5倍公称通径的直管段,其内壁应光滑清洁,无凹痕、积垢和起皮等缺陷。传感器的管道轴心应与相邻管道轴心对准,连接密封用的垫圈不得深入管道内腔。为了检修时不致影响液体的正常输送,建议在传感器的安装处,安装旁通管道。

对外部环境的要求:流量计安装在室内,必须要安装在室外时,一定要采用防晒、防雨。防雷措施,以免影响使用寿命。

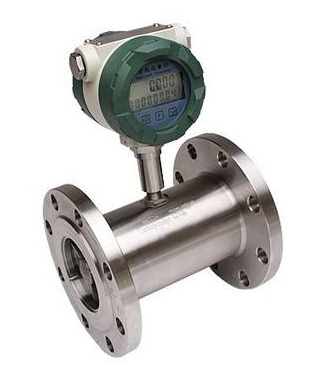

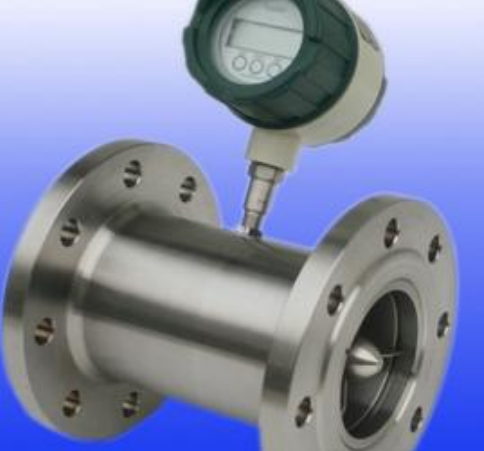

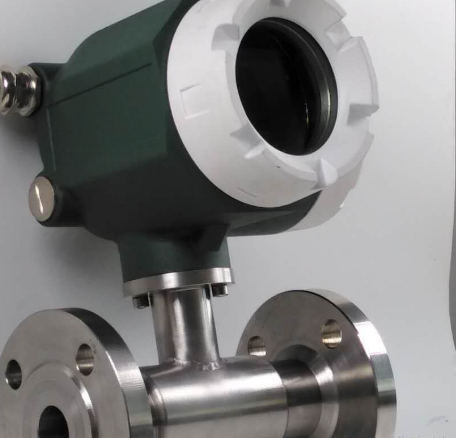

液体涡轮流量计的安装要求有哪些

对介质中含有杂质的要求:为了保证流量计的使用寿命,应在流量计的直管段前安装过滤器。

安装场所:流量计应安装在便于维修,无强电磁干扰与热辐射的场所

对安装焊接的要求:用户另配一对标准法兰焊在前后管道上。不允许带流量计焊接! 安装流量计前应严格清除管道中焊渣等脏物,用等径的管道(或旁通管)代替流量计进行吹扫管道。以确保在使用过程中流量计不受损坏。 安装流量计时,法兰间的密封垫片不能凹入管道内。

流量计接地的要求:流量计应可靠接地,不能与强电系统地线共用、
       责任编辑:wv

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

涡轮流量计的安装注意事项

目前市场上使用的气体涡轮流量计主要有两种:一种为不带机械计数器的电子式气体涡轮流量计(也称智能涡轮流....
发表于 2020-01-12 11:21 34次阅读
涡轮流量计的安装注意事项

腰轮流量计和涡轮流量计有什么区别

本文主要阐述了腰轮流量计和涡轮流量计。
发表于 2020-01-08 14:00 71次阅读
腰轮流量计和涡轮流量计有什么区别

为什么液体涡轮流量计的准确度会下降

液体涡轮流量计是一种精密流量测量仪表,与相应的流量积算仪表配套可用于测量液体的流量和总量。液体涡轮流....
发表于 2019-12-16 10:34 94次阅读
为什么液体涡轮流量计的准确度会下降

涡轮流量计怎么接线

本文主要阐述了涡轮流量计的接线方法。
发表于 2019-11-28 09:11 263次阅读
涡轮流量计怎么接线

涡轮流量计仪表常数计算

不同的厂家涡轮流量计仪表常数k有两种:一种是k=f/Q,即单位流量产生的旋涡数量;另一种k=Q/f,....
发表于 2019-11-28 09:03 209次阅读
涡轮流量计仪表常数计算

涡轮流量计故障分类及解决方法

作为速度式流量计中最主要的产品之一,涡轮流量计在很多场合发挥着举足轻重的流量计量作用,由于工况各异、....
发表于 2019-11-28 08:56 104次阅读
涡轮流量计故障分类及解决方法

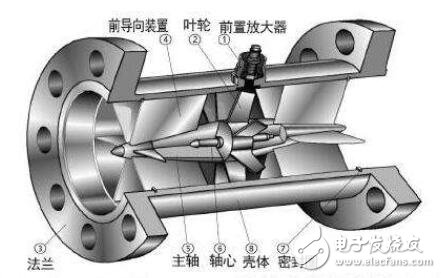

涡轮流量计结构图_涡轮流量计属于什么流量计

对于城镇燃气来说,涡轮流量计的精度已经可以满足需求,并且涡轮流量计对于外供电的依赖性小,因此在城镇燃....
发表于 2019-11-28 08:45 252次阅读
涡轮流量计结构图_涡轮流量计属于什么流量计

涡轮流量计的优缺点_涡轮流量计安装要求

本文首先阐述了涡轮流量计的优缺点,其次还介绍了涡轮流量计安装要求。
发表于 2019-11-27 17:07 184次阅读
涡轮流量计的优缺点_涡轮流量计安装要求

LWGY系列智能一体化涡轮流量计的产品特点及基本...

LWGY系列智能一体化涡轮流量计是采用的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的智....
发表于 2019-11-14 15:35 76次阅读
LWGY系列智能一体化涡轮流量计的产品特点及基本...

涡轮流量计流体正常流动时无显示且总量计数器字数不...

流体正常流动时无显示,总量计数器字数不增加
发表于 2019-11-08 15:24 133次阅读
涡轮流量计流体正常流动时无显示且总量计数器字数不...

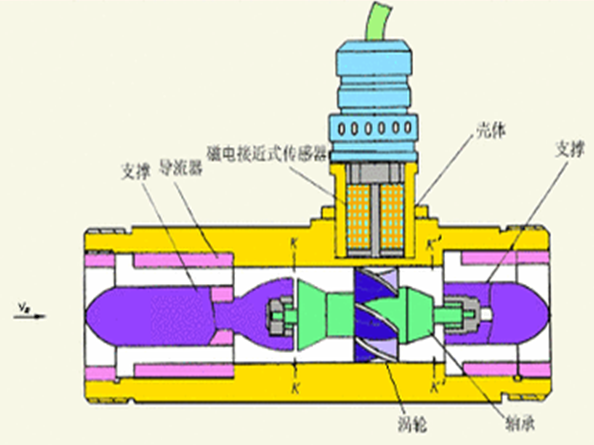

涡轮流量计的结构
